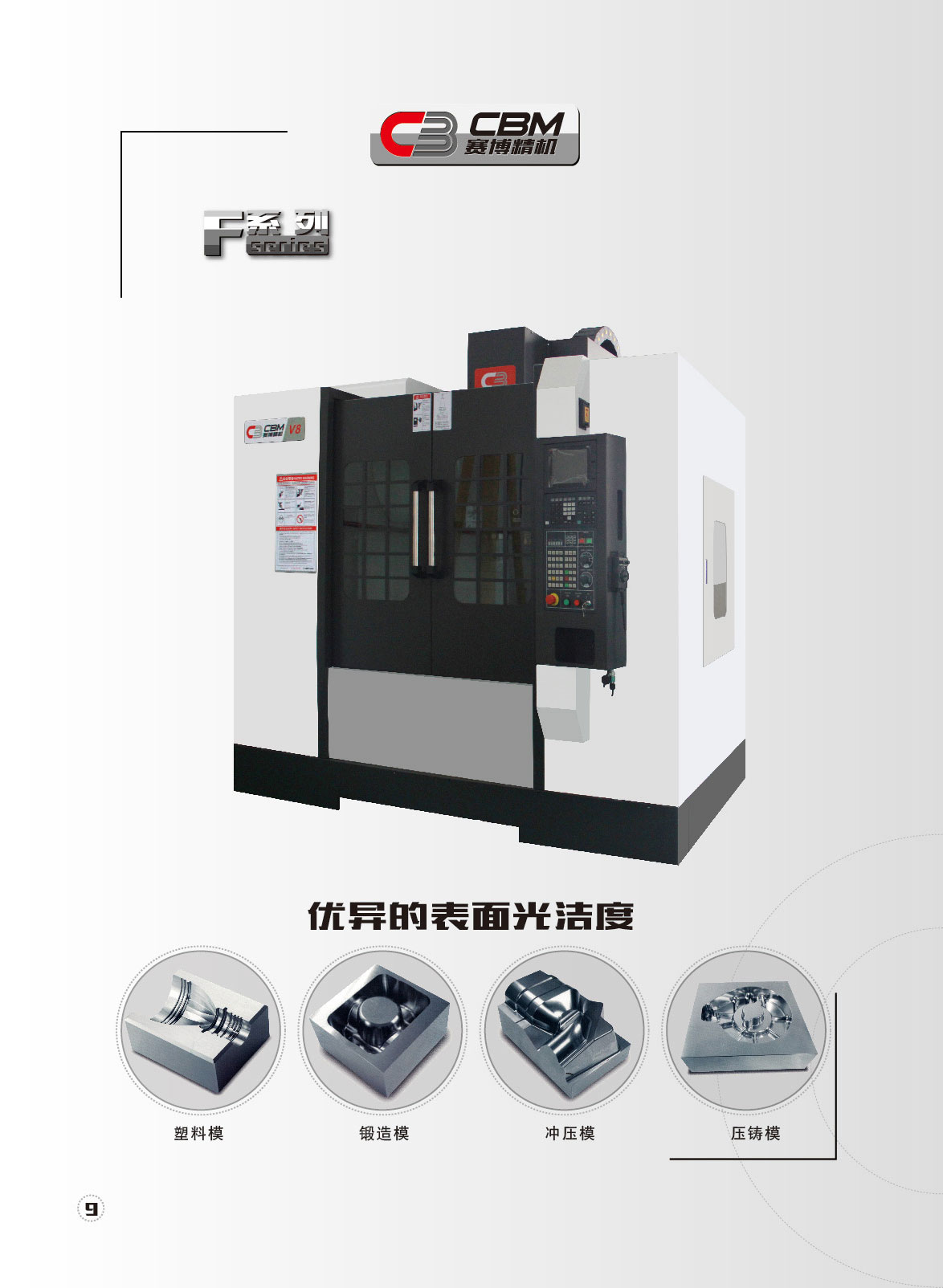

F系列精密模具加工中心
机床的定位精度和重复定位精度是以微米为单位。主轴确保在硬切削、具有挑战性和复杂的几何形状等模具加工中得以广泛应用和解决各种加工难题，配以SGI.4更是提供了优异的精度和速度。是您在投资中，寻找顶级加工性能和优质加工结果的理想之选。
产品咨询热线：4006780180
赛博系列立式加工中心
机床的定位精度和重复定位精度是以微米为单位。主轴确保在硬切削、具有挑战性和复杂的几何形状等模具加工中得以广泛应用和解决各种加工难题，配以SGI.4更是提供了优异的精度和速度。是您在投资中，寻找顶级加工性能和优质加工结果的理想之选。
趋势.......
极具竞争力的解决方案
冲压成型
原型生产
医学、电子、航空航天、光学消费品、包装
|
项目 |
单位 |
F6 |
|
工作台 |
|
|
|
工作台尺寸 |
mm |
1000x550 |
|
T型槽 |
mm |
5x18 |
|
工作台荷重 |
kps |
600 |
|
行程 |
|
|
|
X/Y/Z轴行程 |
mm |
800x550x550 |
|
主轴鼻端至工作台面 |
mm |
120-670 |
|
三轴轨道方式 |
|
滚珠 |
|
轨道宽度 |
mm |
45x35x45 |
|
滑块数量X/Y/Z |
|
4x4x4 |
|
主轴 |
|
|
|
主轴内锥孔 |
|
HSK A63 |
|
主轴马达 |
kw |
7.5 |
|
主轴传动方式 |
|
直接式 |
|
主轴转速 |
rpm |
15000 |
|
切削进给 |
|
|
|
三轴驱动马达 |
kw |
3/3/3 |
|
三轴快速进给X/Y/Z |
m/min |
24x24x24 |
|
三位切削进给X/Y/Z |
m/min |
12000 |
|
刀库 |
|
|
|
换刀方式 |
|
刀臂式 |
|
刀库数量 |
支 |
24 |
|
换刀时间（刀对刀） |
sec |
1.8 |
|
最大刀直径 |
mm |
120 |
|
最大刀长度 |
mm |
300 |
|
最大刀重量 |
kps |
8 |
|
精度ISO 230-2VDI 3441 |
|
|
|
定位精度 |
mm |
0.005/300 |
|
重复定位精度 |
mm |
0.003/300 |
|
椭圆精度 |
mm |
0.008 |
|
其他 |
|
|
|
气压 |
kg/cm³ |
≥6 |
|
电源 |
KVA |
20 |
|
机械重量 |
kg |
5500 |
|
机床外形尺寸（长/宽/高） |
mm |
2500x2200x2500 |
标配
三菱M80 A控制系统，主轴外可程式吹气装置，双箱式热源隔离电气箱，高压清洁水枪，全密式护罩，LED工作灯，后冲式排屑结构，24T刀臂式刀库，网络传输接口，刀具冷却系统，自动润滑系统，内置储气罐，网络传输线，基础垫块与调整螺栓，LED三色警示灯，油水分离装置，彩色液晶屏幕，手动脉冲发生器
选配
FANUC 0i-MF控制系统，自动安全门，第四轴（数控分度盘），第五轴（第四轴倾斜轴），刀具测量机床全闭环境控制
