T系列钻工中心

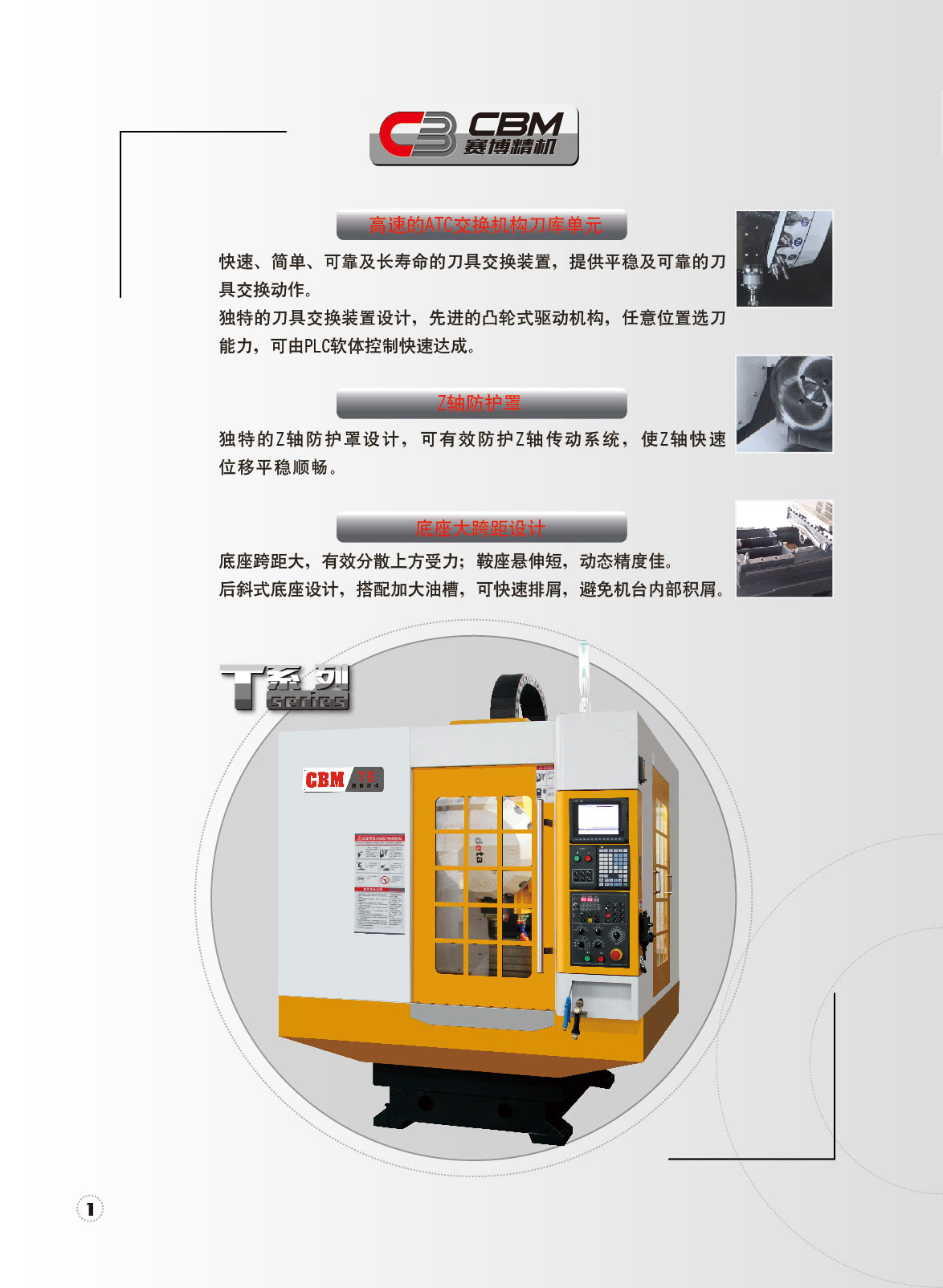

高速的ATC交换机构刀库单元 快速、简单、可靠及长寿命的刀具交换装置,提供平稳及可靠的刀具交换动作。 独特的刀具交换装置设计,先进的凸轮式驱动机构,任意位置选刀能力,可由PLC软体控制快速达成。 Z轴防护罩 独特的Z轴防护罩设计,可有效防护Z轴传动系统,使Z轴快速位移平稳顺畅。 底座大跨距设计 底座跨距大,有效分散上方受力;鞍座悬伸短,动态精度佳。 后斜式底座设计,搭配加大油槽,可快速排屑,避免机台内部积屑。
产品咨询热线：4006780180

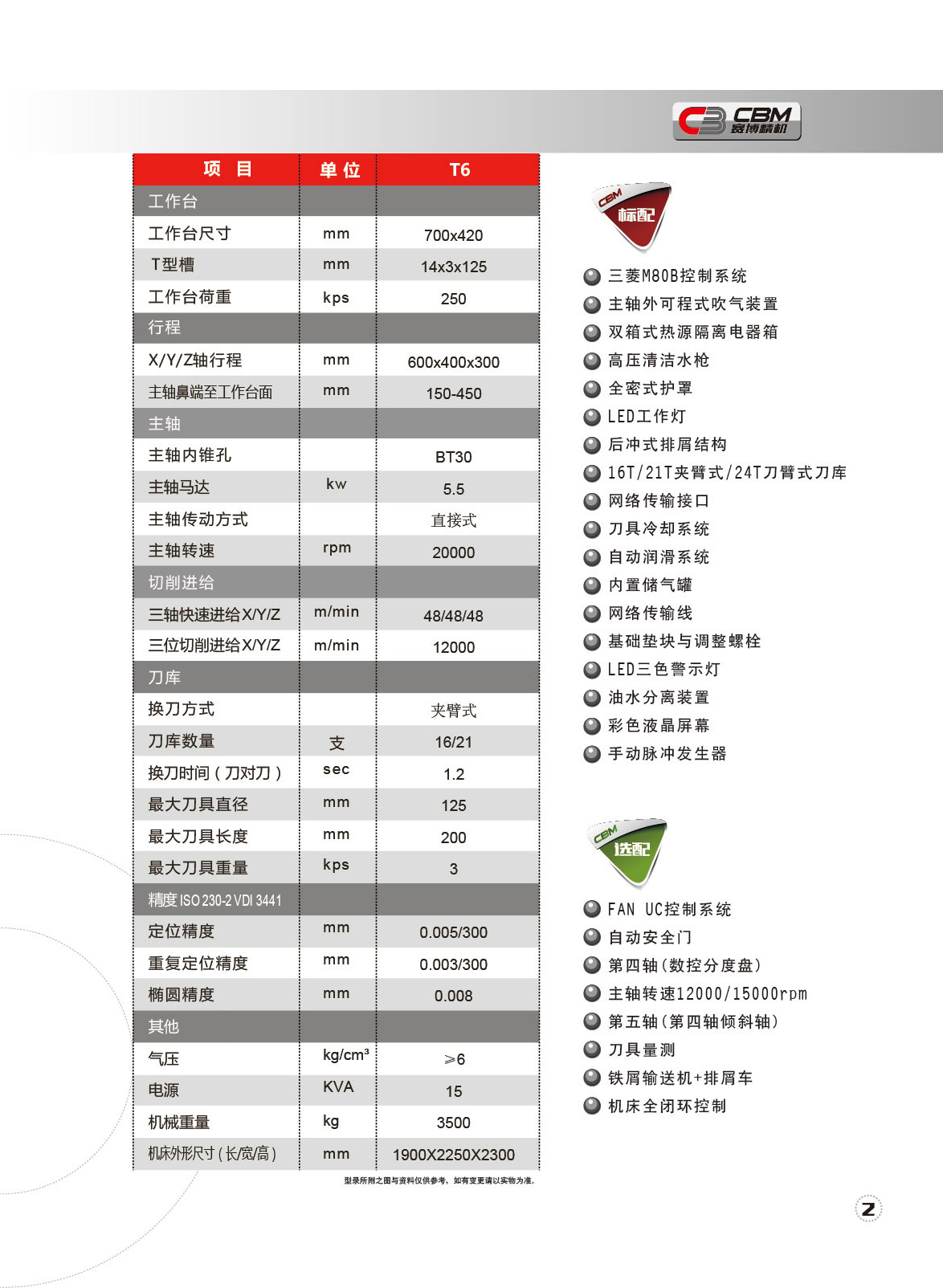

项目
单位
T6
工作台
工作台尺寸
mm
700x420
T型槽
mm
14x3x125
工作台荷重
kps
250
行程
X/Y/Z轴行程
mm
600x400x300
主轴鼻端至工作台面
mm
150-450
主轴
主轴内锥孔
BT30
主轴马达
kw
5.5
主轴传动方式
直接式
主轴转速
rpm
20000
切削进给
三轴快速进给X/Y/Z
m/min
48/48/48
三位切削进给X/Y/Z
m/min
12000
刀库
换刀方式
夹臂式
刀库数量
支
16/21
换刀时间（刀对刀）
sec
1.2
最大刀直径
mm
125
最大刀长度
mm
200
最大刀重量
kps
3
精度ISO 230-2VDI 3441
定位精度
mm
0.005/300
重复定位精度
mm
0.003/300
椭圆精度
mm
0.008
其他
气压
kg/cm³
≥6
电源
KVA
机械重量
kg
机床外形尺寸（长/宽/高）
mm
1900x2250x2300
标配
三菱M80B控制系统
主轴外可程式吹气装置
双箱式热源隔离电气箱
高压清洁水枪
全密式护罩
LED工作灯
后冲式排屑结构
16T/21T夹臂式/24T刀臂式刀库
网络传输接口
刀具冷却系统
自动润滑系统
内置储气罐
网络传输线
基础垫块与调整螺栓
LED三色警示灯
油水分离装置
彩色液晶屏幕
手动脉冲发生器
选配
FAN UC控制系统
自动安全门
第四轴（数控分度盘）
主轴转速12000/15000rpm
第五轴（第四轴倾斜轴）
刀具测量
铁屑输送机+排屑机
机床全闭环控制
