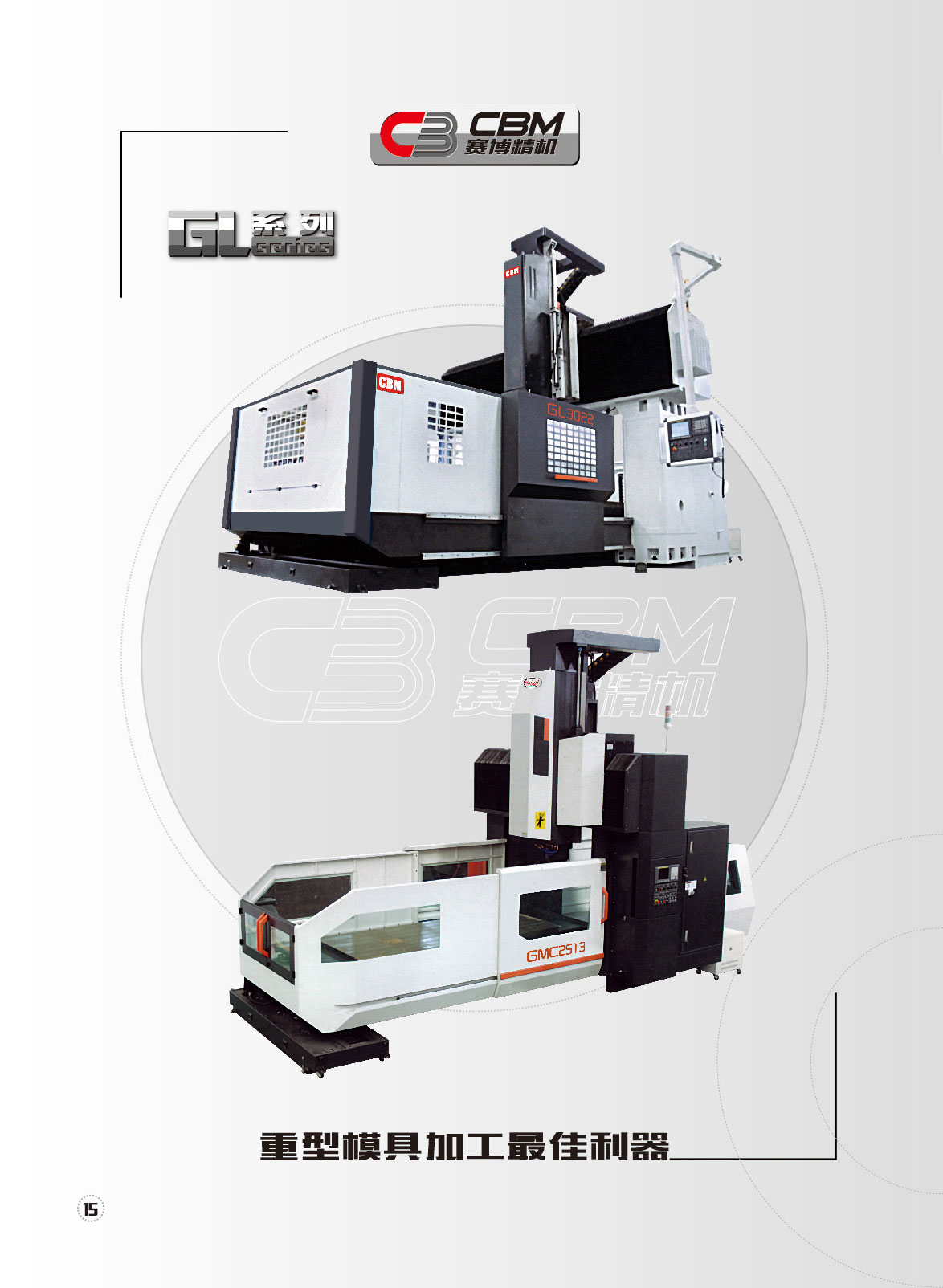

GL系列定梁龙门加工中心
完全独立的无碳刷AC伺服马达。主轴头可装置油压锁紧方式的90°侧铣头或手头万能铣头及四个方向自动定位的90°侧铣头。Z轴采用压气油油压配种设计。高品质米汗纳铸件。CNC控制系统可依照不同选择可控制3至5轴。X、Y、Z轴皆使用精密级大直径的导螺杆并施予适当的预压，尾端采用预拉设计。
产品咨询热线：4006780180
|

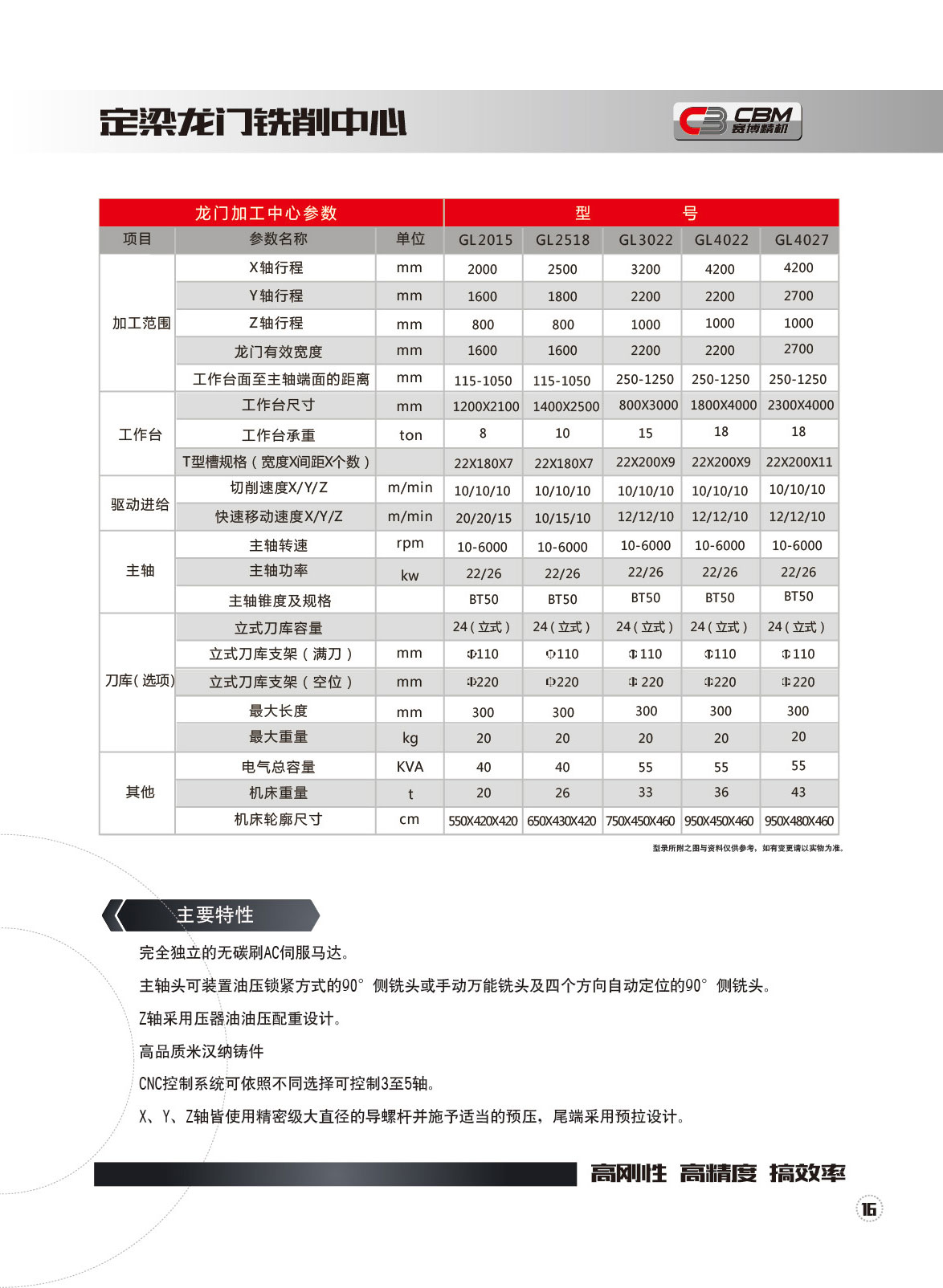

龙门加工中心参数 |
型号 |
||||||
|
项目 |
参数名称 |
单位 |
GL2015 |
GL2518 |
GL3022 |
GL4022 |
GL4027 |
|
加工范围 |
X轴行程 |
mm |
2000 |
2500 |
3200 |
4200 |
4200 |
|
Y轴行程 |
mm |
1600 |
1800 |
2200 |
2200 |
2700 |
|
|
Z轴行程 |
mm |
800 |
800 |
1000 |
1000 |
1000 |
|
|
龙门有效宽度 |
mm |
1600 |
1600 |
2200 |
2200 |
2700 |
|
|
工作台面至主轴端面的距离 |
mm |
115-1050 |
115-1050 |
250-1250 |
250-1250 |
250-1250 |
|
|
工作台 |
工作台尺寸 |
mm |
1200x2100 |
1400x2500 |
800x3000 |
1800x4000 |
2300x4000 |
|
工作台承重 |
ton |
8 |
10 |
15 |
18 |
18 |
|
|
T型槽规格（宽度x间距x个数） |
|
22x180x7 |
22x180x7 |
22x200x9 |
22x200x9 |
22x200x11 |
|
|
驱动进给 |
切削速度X/Y/Z |
m/min |
10/10/10 |
10/10/10 |
10/10/10 |
10/10/10 |
10/10/10 |
|
快速移动速度X/Y/Z |
m/min |
20/20/15 |
10/15/10 |
12/12/10 |
12/12/10 |
12/12/10 |
|
|
主轴 |
主轴转速 |
rpm |
10-6000 |
10-6000 |
10-6000 |
10-6000 |
10-6000 |
|
主轴功率 |
kw |
22/26 |
22/26 |
22/26 |
22/26 |
22/26 |
|
|
主轴锥度及规格 |
|
BT50 |
BT50 |
BT50 |
BT50 |
BT50 |
|
|
刀库（选项） |
立式刀库容量 |
|
24（立式） |
24（立式） |
24（立式） |
24（立式） |
24（立式） |
|
立式刀库支架（满刀） |
mm |
Φ110 |
Φ110 |
Φ110 |
Φ110 |
Φ110 |
|
|
立式刀库支架（空位） |
mm |
Φ220 |
Φ220 |
Φ220 |
Φ220 |
Φ220 |
|
|
最大长度 |
mm |
300 |
300 |
300 |
300 |
300 |
|
|
最大重量 |
kg |
20 |
20 |
20 |
20 |
20 |
|
|
其他 |
电气总容量 |
KVA |
40 |
40 |
55 |
55 |
55 |
|
机床重量 |
t |
20 |
26 |
33 |
36 |
43 |
|
|
机床轮廓尺寸 |
cm |
550x420x420 |
650x430x420 |
750x450x460 |
950x450x460 |
950x480x460 |
|
主要特性：
完全独立的无碳刷AC伺服马达。
主轴头可装置油压锁紧方式的90°侧铣头或手头万能铣头及四个方向自动定位的90°侧铣头。
Z轴采用压气油油压配种设计。高品质米汗纳铸件。
CNC控制系统可依照不同选择可控制3至5轴。
X、Y、Z轴皆使用精密级大直径的导螺杆并施予适当的预压，尾端采用预拉设计。
