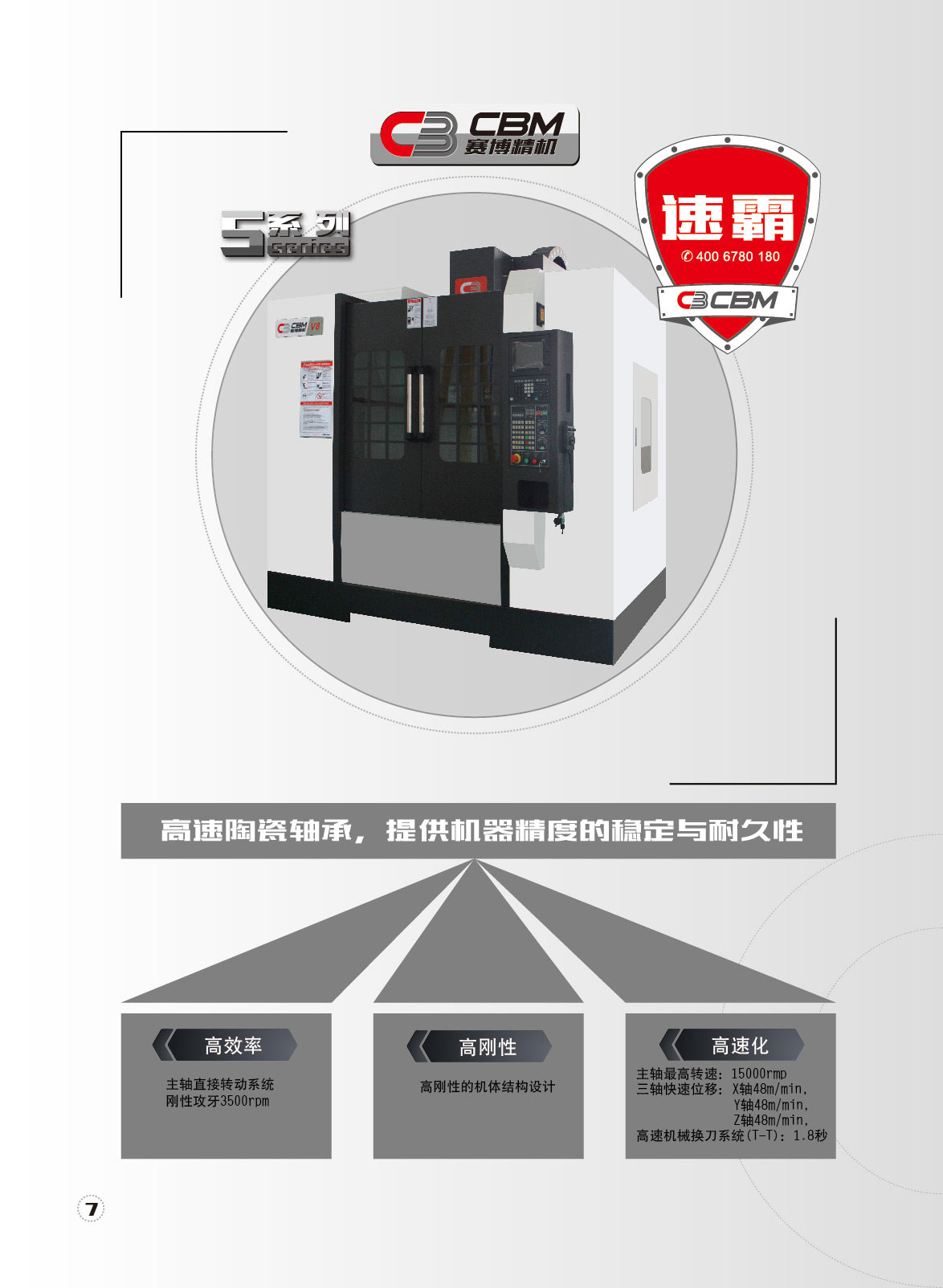

S系列高速产品加工中心
高速陶瓷轴承，提供机器精度的稳定与耐久性。 高效率 主轴直接转动系统刚性攻牙3500rpm 高刚性 高刚性的机体结构设计 高速化 主轴最高转速：1500rpm 三轴快速位移：X轴48m/min，Y轴48m/min，Z轴48m/min 高速机械换刀系统(T-T)：1.8秒
产品咨询热线：4006780180
|

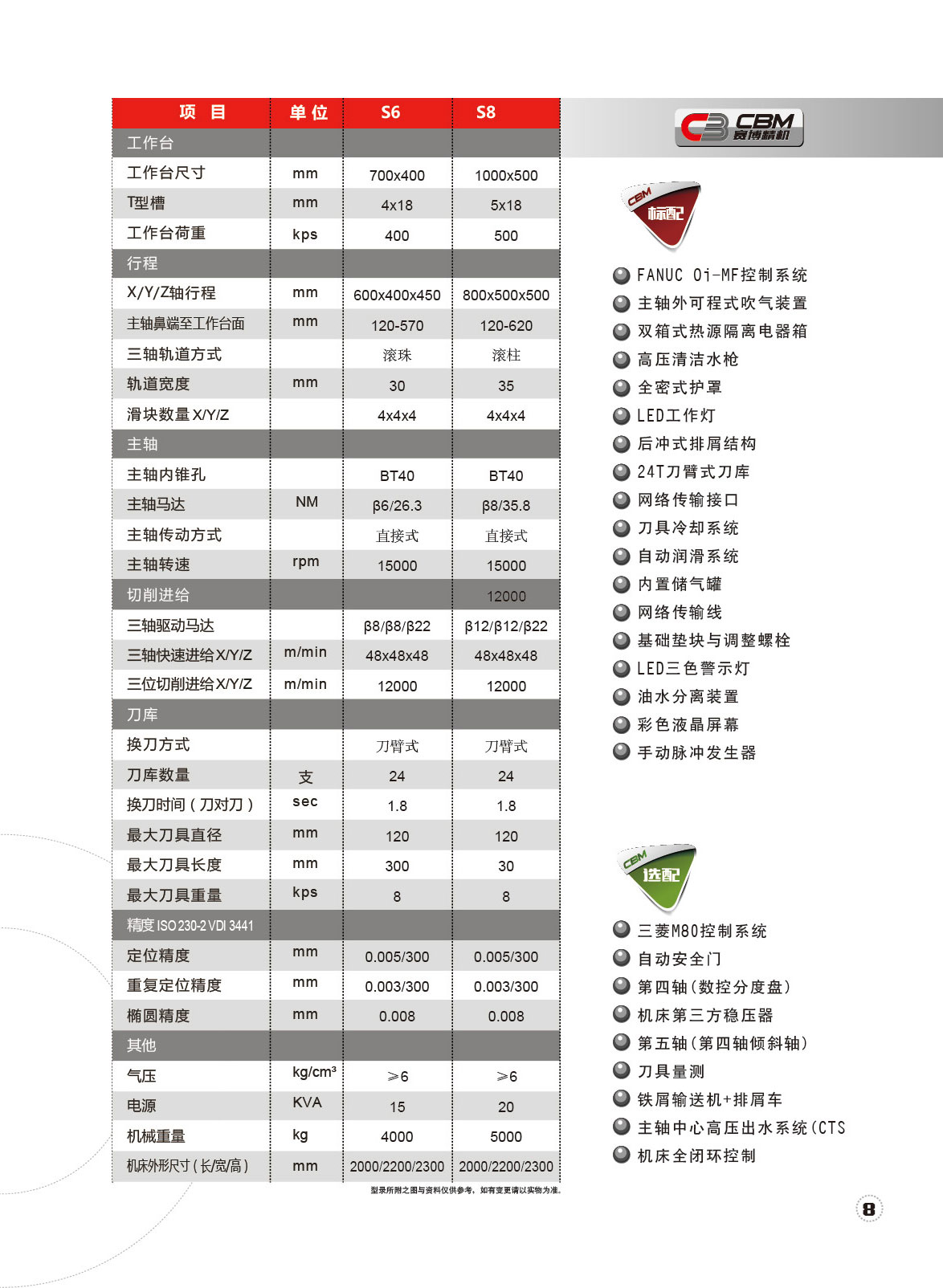

项目 |
单位 |
S6 |
S8 |
|
工作台 |
|
|
|
|
工作台尺寸 |
mm |
700x400 |
1000x500 |
|
T型槽 |
mm |
4x18 |
5x18 |
|
工作台荷重 |
kps |
400 |
500 |
|
行程 |
|
|
|
|
X/Y/Z轴行程 |
mm |
600x400x450 |
800x500x500 |
|
主轴鼻端至工作台面 |
mm |
120-570 |
120-620 |
|
三轴轨道方式 |
|
滚珠 |
滚柱 |
|
轨道宽度 |
mm |
30 |
35 |
|
滑块数量X/Y/Z |
|
4x4x4 |
4x4x4 |
|
主轴 |
|
|
|
|
主轴内锥孔 |
|
BT40 |
BT40 |
|
主轴马达 |
NM |
β6/26.3 |
β8/35.8 |
|
主轴传动方式 |
|
直接式 |
直接式 |
|
主轴转速 |
rpm |
15000 |
15000 |
|
切削进给 |
|
|
|
|
三轴驱动马达 |
|
β8/β8/β22 |
β12/β12/β22 |
|
三轴快速进给X/Y/Z |
m/min |
48/48/48 |
48/48/48 |
|
三位切削进给X/Y/Z |
m/min |
12000 |
12000 |
|
刀库 |
|
|
|
|
换刀方式 |
|
刀臂式 |
刀臂式 |
|
刀库数量 |
支 |
24 |
24 |
|
换刀时间（刀对刀） |
sec |
1.8 |
1.8 |
|
最大刀直径 |
mm |
120 |
120 |
|
最大刀长度 |
mm |
300 |
30 |
|
最大刀重量 |
kps |
8 |
8 |
|
精度ISO 230-2VDI 3441 |
|
|
|
|
定位精度 |
mm |
0.005/300 |
0.005/300 |
|
重复定位精度 |
mm |
0.003/300 |
0.003/300 |
|
椭圆精度 |
mm |
0.008 |
0.008 |
|
其他 |
|
|
|
|
气压 |
kg/cm³ |
≥6 |
≥6 |
|
电源 |
KVA |
15 |
20 |
|
机械重量 |
kg |
4000 |
5000 |
|
机床外形尺寸（长/宽/高） |
mm |
2000x2200x2300 |
2000x2200x2300 |
标配
FANUC 0i-MF控制系统，主轴外可程式吹气装置，双箱式热源隔离电气箱，高压清洁水枪，全密式护罩，LED工作灯，后冲式排屑结构，24T刀臂式刀库，网络传输接口，刀具冷却系统，自动润滑系统，内置储气罐，网络传输线，基础垫块与调整螺栓，LED三色警示灯，油水分离装置，彩色液晶屏幕，手动脉冲发生器
选配
三菱M80控制系统，自动安全门，第四轴（数控分度盘），机床第三方稳压器，第五轴（第四轴倾斜轴），刀具测量，铁屑输送机+排屑机，主轴中心高压出水系统（CTS），机床全闭环控制
